Precyzyjny termistorowy termistorowy termistorowy terminal z PVC
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hefei Sensing |
| Orzecznictwo: | REACH ,ROHS |
| Numer modelu: | MF5A-5 |
Zapłata:
| Minimalne zamówienie: | 500 SZTUK |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | cielsko |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 50 milionów sztuk rocznie |
|
Szczegóły informacji |
|||
| Materiał głowy: | Żywica epoksydowa | Ołów drutu: | PCV UL2651 |
|---|---|---|---|
| Wielkość głowy: | Φ1,5-Φ4,5 mm | Długość przewodu: | 15-2000mm |
| R25℃: | 0,5KΩ-2000KΩ | B Wartość: | 3000K-4500K |
| Pakiet: | Torba i pudełko antystatyczne | Złącze: | Molex lub JST, opcjonalnie |
| High Light: | Precyzyjny termistor NTC z izolacją PVC,wstępnie izolowany precyzyjny termistor NTC,rurowy precyzyjny termistor NTC |
||
opis produktu

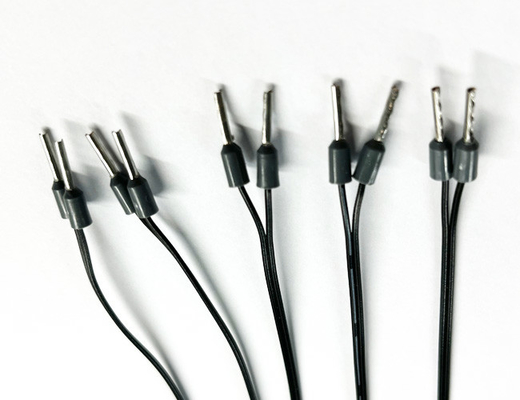

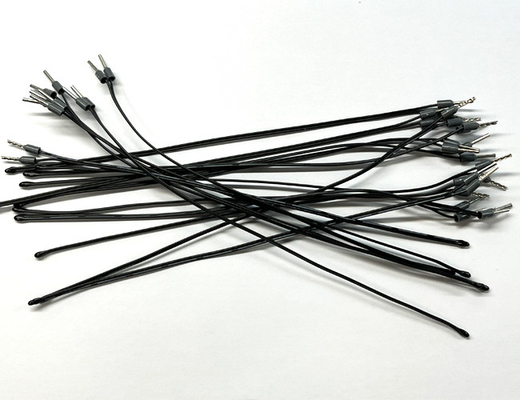

Precyzyjny termistorowy termistor NTC izolowany kabel rurowy preizolowany PVC
Czujnik temperatury NTC to element wykrywający, który przekazuje wyniki do systemu.
Jest również nazywany termistorem lub sondą.Jego zasadą jest to, że rezystancja szybko spada wraz ze wzrostem temperatury.NTC (ujemny współczynnik temperaturowy) odnosi się do zjawiska termistora i materiału o ujemnym współczynniku temperaturowym, a rezystancja maleje wykładniczo wraz ze wzrostem temperatury.Czujniki temperatury NTC są szeroko stosowane w gospodarstwach domowych, motoryzacji, przemyśle, medycynie i innych branżach. Ogólnie mówiąc, czujniki temperatury są używane w większości produktów elektrycznych i elektronicznych, które wymagają informacji zwrotnej o temperaturze.
OPIS

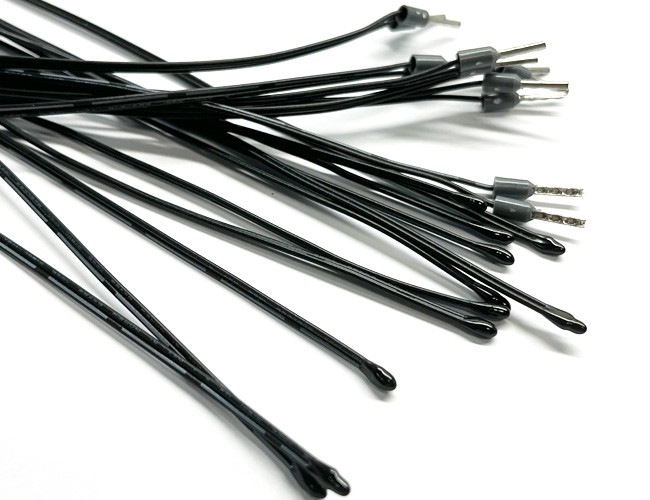

Czujniki te składają się z małego chipa NTC wlutowanego pomiędzy linkami AWG #30, odpornym na 105 °C, PVC (UL2651). Zakończenia są lutowane zanurzeniowo.Są lakierowane i izolowane czarną powłoką epoksydową.
CECHY
• Wysoka siła klejenia pomiędzy drutem PVC a lakierem hermetyzującym
• Dokładność do ± 0,3 °C
•Wysoka stabilność przez długie życie
• Mały korpus o wymiarach max 3×10 mm dla łatwej instalacji
APLIKACJE
• Pomiar, wykrywanie i kontrola temperatury
• Na zestawach akumulatorów, radiatorach, rurach, obudowach itp.
CECHOWANIE
Czarny lakierowany korpus bez dodatkowego oznaczenia
OPAKOWANIE
Termistory są pakowane w kartonowe pudła;najmniejsza ilość opakowania to 100 sztuk.
MONTOWANIE
Lutując końcówkę przewodu lub zaciskając złącze.Korpus można umieścić w rurce, na powietrzu, przymocować taśmą lub przykleić. Nie jest przeznaczony do zastosowań w płynach lub ciągłego kontaktu z wodą.Nie nadaje się do zalewania w twardych materiałach ani do zastosowań w formowaniu z nadmiarem.
WSPARCIE W PROJEKTOWANIU
• Inne krzywe R/T dostępne na życzenie
• Długość przewodu można dostosować
• Złącza można dodać na końcu przewodu
Specyfikacja Wyjaśnij:
SJ MF 5A-5 -3470 -502 F
① ② ③ ④ ⑤ ⑥
① Sensing Co., Ltd
② Termistor NTC
③ Powłoka epoksydowa serii 5A-5
④ Wartość B (B 25/50℃) Przykład: 3470:B 25/50℃: 3470
⑤ Standardowa wartość rezystancji przy 25 ℃ (R25 ℃):
Przykład:502:R25℃ 5KΩ,103:R25℃ 10KΩ,104:R25℃ 100KΩ
⑥ Dokładność wymienności R25 ℃:
F(±1%);G(±2%);H(±3%);J(±5%);K(±10%)
Specyfikacja:
| Specyfikacja | R25 ℃ (KΩ) | B25/50 ℃ (K) | Stała dyspersji | Termiczna stała czasowa | Temp. pracyzasięg |
| SJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
w nieruchomym powietrzu ≥ 2,1 mW/℃ |
w nieruchomym powietrzu ≤ 15s |
-40～+150℃ |
| SJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| SJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| SJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| SJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| SJMF5A-□-395/348-152□ | 1,5 | 3950/3480 | |||
| SJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| SJMF5A-□-453-105□ | 1000 | 4530 |
R25℃ precyzja zamienności, Dokładność wartości B ±1% ±2% ±3% ±5%
Wartość B między 3000-4500 K i R25℃wśród 0,5KΩ-2000KΩ MF5A można zaprojektować na zamówienie.
Jak zamówić?
1. Zastosowanie termistora NTC lub czujnika temperatury:__________
2. Zakres temperatury pracy: ___ ° c do ___ ° c
3. Wymiar i rysunek termistora
4. Wartość R:_____K om ±________% przy _____°c,
5. Wartość B: (_____°c/____°c) = ______K ± _____%
6. Wymagana ilość: _________ sztuk
