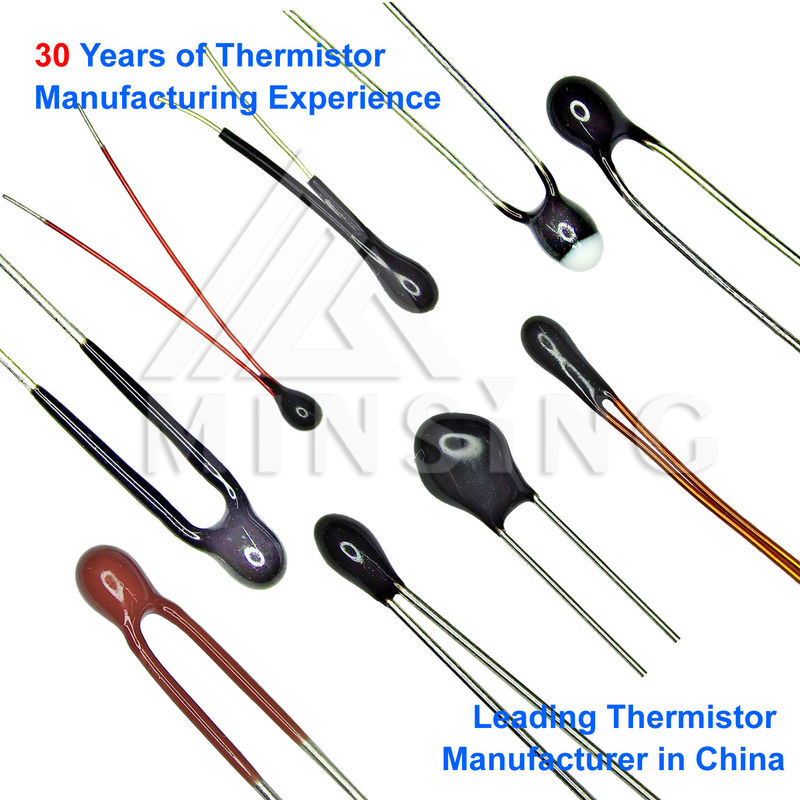

AEC-Q200 Kwalifikowany Epoxy powlekany NTC Termistor 3,0 mm Maksymalna średnica ciała
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Minsing |
| Orzecznictwo: | IATF16949/ISO9001/CE/RoHS |
| Numer modelu: | Seria MF5A-3 |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Antystatyczna torba i pudełko |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 50 milionów sztuk rocznie |
|
Szczegóły informacji |
|||
| Typ dostawcy: | Oryginalny producent | Nazwa produktu: | Termistor NTC |
|---|---|---|---|
| Typ sygnału wyjściowego: | Typ analogowy | Kod Hs: | 8533400000 |
| Rozmiar: | Φ1,0 ~ Φ4,5 mm | wartość R: | 0,5 kΩ-2000 kΩ |
| Tolerancja: | 0,5%, 1%, 2%, 3%, 5% | Wartość B: | 3000-4500K |
opis produktu

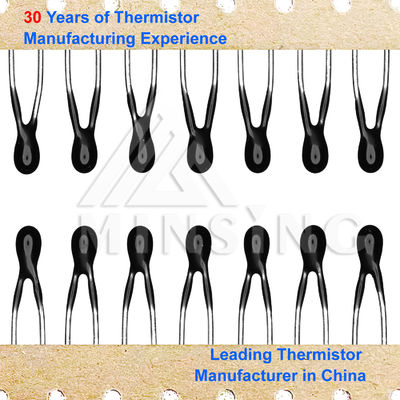

Epoksydowany termistor NTC z certyfikatem AEC-Q200, maksymalna średnica obudowy 3,0 mm

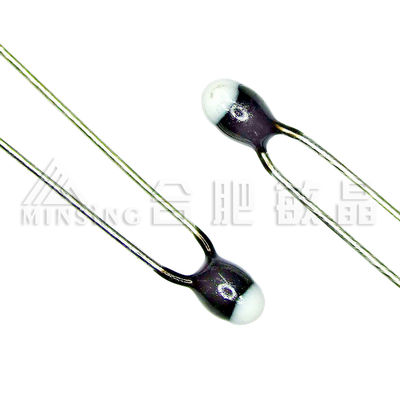

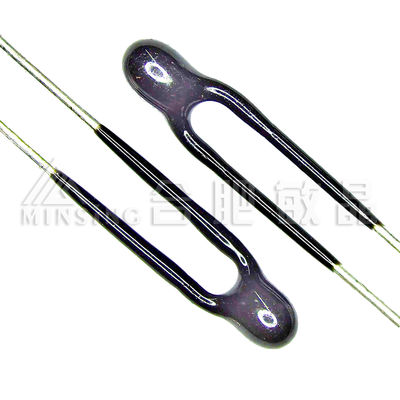

Urządzenie składa się z chipa z dwoma cynowanymi, litymi, miedzianymi przewodami. Jest pokryte czarną żywicą epoksydową i kodowane kolorami, ale nie jest izolowane.
Cecha produktu:
Pokryty żywicą epoksydową / Miniaturowa konstrukcja / Goły i giętki drut / Szybka reakcja
Zastosowanie:
Pomiar, kontrola i kompensacja temperatury.
Np. termistory do pomiaru temperatury powietrza dolotowego lub ECT w zastosowaniach motoryzacyjnych, elementy czujnikowe w zastosowaniach przemysłowych i komercyjnych, systemy grzewcze i systemy przemysłowe.
Montaż:
Termistory nadają się do wszystkich standardowych procesów montażowych, takich jak zaciskanie, lutowanie, spawanie i zalewanie żywicami epoksydowymi lub silikonowymi. Parametry i materiały procesu montażowego powinny być dobierane zgodnie z drutem prowadzącym i powlekaną obudową oraz walidowane w aplikacji.
Wyjaśnienie specyfikacji:
MJ MF 5A-3 -3470 -502 F
① ② ③ ④ ⑤ ⑥
① Minsing Co.,Ltd
② Termistor NTC
③ Seria 5A-3 z powłoką epoksydową
④ Wartość B (B 25/50℃) Przykład: 3470: B 25/50℃: 3470
⑤ Standardowa wartość rezystancji w 25℃ (R25℃):
Przykład: 502: R25℃ 5KΩ, 103: R25℃ 10KΩ, 104: R25℃ 100KΩ
⑥ Precyzja zamienności R25℃:
F(±1%); G(±2%); H(±3%); J(±5%); K(±10%)
| Specyfikacja | R25℃ (KΩ) | B25/50℃ (K) | Stała dyssypacji | Stała czasowa termiczna | Zakres temp. pracy |
| MJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
w spoczynku ≥ 2,1mW/℃ |
w spoczynku ≤ 10s |
-40～+150℃ |
| MJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| MJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| MJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| MJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| MJMF5A-□-395/348-152□ | 1,5 | 3950/3480 | |||
| MJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| MJMF5A-□-453-105□ | 1000 |
4530 |
□ Precyzja zamienności R25℃, Precyzja wartości B ±1% ±2% ±3% ±5%
Wartość B w zakresie 3000-4500K, a R25℃ w zakresie 0,5KΩ-2000KΩ. MF5A może być zaprojektowany na zamówienie.
FAQ:
Podaj swoje wymagania:
1. Zastosowanie termistora NTC:__________
2. Środowisko pracy termistora NTC:________
3. Zakres temperatury pracy: ___℃ do ___℃
4. Wszelkie wymagania dotyczące materiału lub wymiarów sondy czujnika:______________
5. Wartość R: ___K ohm ± ___% przy ___℃,
6. Wartość B: B(____℃/____℃) = _____K ± ___%
